Como remover a dobradiça da trava da porta e a alavanca do microinterruptor (secadora)

Solução

Segurança

Todo o trabalho a ser realizado dentro do aparelho requer habilidades e conhecimentos específicos e só pode ser realizado por engenheiros de serviço qualificados e autorizados

Esta plataforma não está equipada com interruptor ON/OFF.

Antes de acessar os componentes internos, retire o plugue da tomada para desconectar a fonte de alimentação.

Alguns dos componentes da parte mecânica podem causar ferimentos, por isso use proteção adequada e proceda com cuidado.

Esvazie sempre toda a água do aparelho antes de o deitar de lado.

Se o aparelho tiver que ser colocado de lado para manutenção ou outro motivo, coloque-o sobre o lado esquerdo, para evitar o risco de água residual cair na placa de circuito principal.

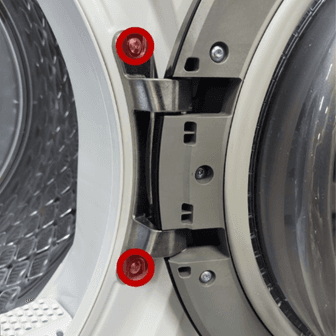

1. Afrouxe os parafusos que o prendem ao gabinete.

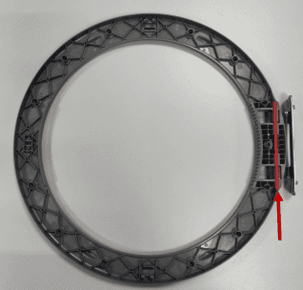

2. Afrouxe os 13 parafusos perimetrais que fixam a moldura interna da porta. Abra a porta com cuidado empurrando o elemento de vidro.

Robusto

Afrouxe os 2 parafusos que prendem a trava.

Dobradiça

Para remover a dobradiça, basta deslizar o pino que a prende à estrutura traseira

Alavanca do microinterruptor da porta

Para retirar a alavanca do microinterruptor da porta, pressione dois clipes de fixação. Empurre a alavanca até removê-la completamente.
